Фасады НФС (Навесные Фасадные Системы) без ограничения этажности, фасады класса СФТК (Системы Фасадные Теплоизоляционные Композиционные) без ограничения этажности.
Предназначен для крепления теплоизоляционных строительных материалов и изделий толщиной от 50 до 265 мм к наружным и внутренним ограждающим конструкциям зданий и сооружений различного назначения. Дюбели применяют в качестве анкерного крепления в основаниях:
- тяжелый и легкий бетон, и изделия из него;
- полнотелый керамический и силикатный кирпич.
При монтаже фасадной теплоизоляционной системы с тонким штукатурным слоем необходимо к толщине утеплителя прибавлять толщину клеевого состава (min 10мм) и величину искривления стены здания. В случае реставрации фасадов зданий старого фонда необходимо учитывать степень разрушения и толщину старого штукатурного слоя.
Запрещено применение сверла со слишком высоким радиальным биением или слишком большим допуском твердосплавной вставки. Рекомендуется применять только сверла Termoclip, изготовленные в соответствии со стандартом PGM.
Отверстие должно буриться сверлом диаметром 8 мм на глубину 20 мм больше, чем длина анкера и обязательно продуваться сжатым воздухом или очищаться с помощью ершика.

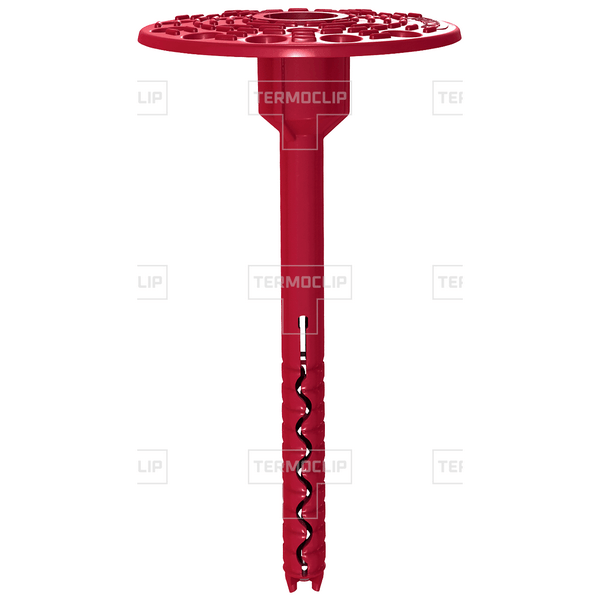

- Тарельчатый дюбель TERMOCLIP Стена 1MH выполнен из блок-сополимера на основе высокомолекулярного полиэтилена, обладающего высокими физико-механическими свойствами.
- Конструктивные особенности рандоли позволяют выдерживать повышенную нагрузку на отрыв до 3 кН.
- Наличие полостей с обратной стороны тарельчатого держателя повышают адгезию со штукатурным слоем (ETAG-004).
- Термоизолирующая головка распорного элемента выполнена из стеклонаполненного полиамида высотой 15мм.
- Теплопотери через дюбель Хp 0,001 – 0,002 Вт/К.
- Герметичное соединение тарельчатого дюбеля с термоизолирующей головкой распорного элемента препятствует проникновению влаги, что позволяет использовать дюбели в среднеагрессивных средах.
- Распорный элемент MH выполнен из легированной стали со стойким антикоррозионным покрытием и защищён термоизоляционной головкой из ударопрочного полиамида.
- Выдерживает высокие нагрузки на срез за счет диаметра стержня распорного элемента – 4,9мм.
- Коррозионная стойкость к воздействию среднеагрессивной среды не менее 50 лет.
- Крепление теплоизоляционных материалов толщиной от 50 до 250мм.
- Все крепления предварительно собраны.
| Усилие вырыва анкера из бетона, кН | 2.6 |
|---|---|
| Усилие вырыва анкера из кирпича, кН | 2.4 |
| Усилие тарельчатого держателя на отрыв, кН | 3 |
