Минераловатный цилиндр подбирают по трём параметрам одновременно: внутренний диаметр — под наружный диаметр трубы, толщина слоя — под температуру теплоносителя и требуемый уровень теплосбережения, кашировка — под условия эксплуатации (открытая трасса, улица, помещение с высокой влажностью). Ошибка в любом из трёх параметров снижает эффект утепления: слишком узкий цилиндр невозможно надеть без деформации, слишком широкий оставляет воздушный зазор, а неподходящая кашировка не защищает изоляцию там, где это нужно. На практике к этим трём параметрам стоит сразу добавить четвёртый — реальное состояние трубы и уже смонтированной старой изоляции, если утепление не новое, а часть ремонта трассы. Дальше — как не ошибиться с каждым из параметров, как смонтировать цилиндр без пропусков на стыках и как посчитать нужное количество и бюджет на объект. Отдельная тема — можно ли на одной трассе комбинировать цилиндры разных производителей и партий, если основной поставки не хватило: короткий ответ ниже, в отдельном разделе.

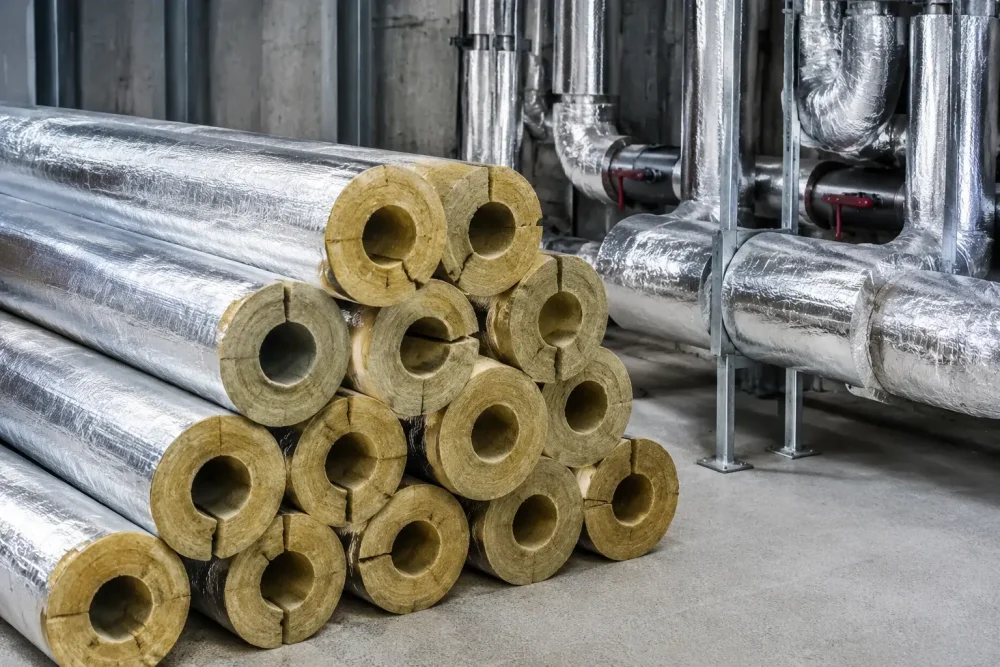

Как подобрать диаметр цилиндра под трубу
Внутренний диаметр цилиндра должен соответствовать наружному диаметру трубы, а не её условному проходу: если труба уже имеет защитное покрытие, антикоррозийную обмотку или фланцевое соединение, наружный диаметр в месте монтажа считают вместе с этим слоем, а не по паспортному размеру трубы «в чистом виде». Производители минераловатных цилиндров выпускают типовой размерный ряд, ориентированный на стандартные диаметры стальных, медных и полимерных труб — от небольших диаметров для внутренней разводки ГВС и отопления до полутора метров и больше для магистральных промышленных трубопроводов. Слишком узкий цилиндр придётся растягивать или подрезать изнутри, что нарушает структуру утеплителя в месте прилегания к трубе, а слишком широкий оставляет воздушный зазор, через который часть тепла уходит конвекцией. Если фактический диаметр трубы оказывается между двумя соседними позициями типового ряда, обычно предпочтительнее взять ближайший больший размер: цилиндр с небольшим запасом легче подрезать или доукомплектовать тонкой прокладкой, чем растягивать более узкий сверх допустимой деформации. Перед заказом партии диаметр лучше измерить рулеткой или штангенциркулем по факту на объекте, а не брать из общей проектной документации — реальная труба после обмотки или окраски может отличаться от номинала на несколько миллиметров. На поворотах и изгибах трубы фактический диаметр иногда увеличивается за счёт сварного шва или отвода — на таких участках чаще применяют фасонные сегменты, а не пытаются натянуть прямой цилиндр впритык. Точный размерный ряд, доступный на складе прямо сейчас, смотрите в карточках категории «Цилиндры минераловатные» — там же удобно сверить диаметр с паспортом или маркировкой вашей трубы перед заказом.
Какая толщина цилиндра нужна для разных температур теплоносителя
Толщина цилиндра напрямую зависит от температуры теплоносителя и требуемого уровня теплопотерь на трассе: чем выше температура в трубе — например, на подающей магистрали отопления или на паровой линии — тем больше слой изоляции нужен, чтобы удержать тепло и не превысить допустимую температуру на поверхности цилиндра снаружи. Каждая позиция в каталоге рассчитана производителем на определённый температурный класс применения — этот параметр указан в характеристиках товара, и превышать предельную температуру эксплуатации для конкретного изделия нельзя: материал деградирует быстрее, а изоляционные свойства снижаются. Для труб с низкой температурой теплоносителя — например, для линий кондиционирования или холодного водоснабжения — задача обратная: толщина и наружная защита подбираются так, чтобы не допустить образования конденсата на поверхности трубы под изоляцией. Точный температурный класс и рекомендованную толщину под вашу трассу уточняйте в карточке товара или у менеджера при заказе.
Что такое кашировка цилиндра и когда она обязательна
Кашировкой называют внешнее покрытие цилиндра поверх минеральной ваты: без покрытия (открытое волокно, которое потом закрывают отдельным защитным кожухом), фольгированное покрытие из алюминиевой фольги и армированные варианты — например, фольга со стеклотканевой сеткой для дополнительной механической прочности. Фольгированная кашировка выполняет сразу две задачи — работает пароизоляционным барьером и позволяет оставить трассу без дополнительной облицовки там, где цилиндр виден и должен выглядеть аккуратно, например на открытых трассах в подвалах, тепловых пунктах и технических помещениях. Для холодных трубопроводов пароизоляционный слой снаружи обязателен: без него влага из воздуха конденсируется на холодной поверхности трубы под утеплителем, вата отсыревает и перестаёт работать. Для трасс, проложенных на улице или в местах с риском механических повреждений, дополнительно применяют защитный кожух — металлический или из другого прочного материала — поверх кашированного цилиндра, а не вместо него. На открытых трассах внутри отапливаемых зданий, где механических повреждений не ожидается, кожух обычно не нужен — достаточно аккуратно проклеенной фольгированной кашировки, но окончательное решение всё равно стоит сверить с проектом или требованиями объекта.
Чем цилиндры для отопления отличаются от цилиндров для вентиляции и ГВС
Для отопления и горячего водоснабжения обычно берут цилиндры среднего температурного класса, рассчитанные на типичные параметры теплоносителя в системе здания. Для промышленных паровых линий и высокотемпературных технологических трубопроводов нужен более высокий температурный класс — это принципиально другая позиция в каталоге, а не та же вата в другой упаковке. Вентиляция стоит особняком: круглые воздуховоды можно утеплять цилиндрами подходящего диаметра, но большинство вентканалов прямоугольного или квадратного сечения — для них цилиндр физически не подходит по форме, и утепление выполняют матами или полосами из категории «Маты теплоизоляционные». Отдельно стоит учитывать точки водоразбора и циркуляционные линии ГВС: на них температура может колебаться сильнее, чем на подающей магистрали отопления, поэтому температурный класс лучше подбирать по максимальной, а не по средней температуре теплоносителя в системе. Разбор конкретно теплоизоляции воздуховодов и того, как проверить товар под свою систему, есть в статье «Теплоизоляция воздуховодов: как выбрать категорию и проверить товар».
Как правильно смонтировать цилиндр на трубе
Минераловатные цилиндры продаются разрезанными вдоль на две полуцилиндрические скорлупы, которые раскрываются и защёлкиваются вокруг трубы, поэтому монтаж не требует разбора уже собранного трубопровода на прямых участках. После установки продольный шов и торцевые стыки между соседними цилиндрами проклеивают — у фольгированных цилиндров обычно есть клеевой нахлёст кромки, у нефольгированных стыки закрывают отдельной фольгированной лентой или бандажом. Крупные диаметры и вертикальные стояки дополнительно закрепляют бандажной лентой или проволочными хомутами через определённый шаг по длине трубы — вертикальный монтаж без дополнительного крепления рискует «сползанием» цилиндров под собственным весом со временем. На поворотах, тройниках, фланцах и арматуре используют фасонные сегменты или подрезают прямые цилиндры под угол — именно эти узлы чаще всего остаются недоутеплёнными, если исполнитель торопится закрыть только прямые участки трассы. Арматуру и фланцы, которые периодически требуют доступа для обслуживания, иногда изолируют съёмными матрасными чехлами вместо жёсткого цилиндра — это отдельная позиция каталога, а не универсальное решение для всех узлов подряд.
Нужно ли снимать старую изоляцию перед монтажом новых цилиндров
При замене изоляции на уже эксплуатируемом трубопроводе старый утеплитель демонтируют полностью, а не закрывают новым слоем поверх: под слежавшейся, мокрой или разрушенной ватой можно не заметить начавшуюся коррозию трубы, а новый цилиндр только скроет проблему, а не решит её. После снятия старого утеплителя трубу осматривают на предмет очагов коррозии, вздутия краски или следов протечки в стыках и арматуре — при обнаружении повреждений сначала устраняют их причину и восстанавливают защитное покрытие трубы, и только потом монтируют новую изоляцию. Если старая вата демонтируется из-за постоянного увлажнения, а не единичной протечки, стоит отдельно разобраться в источнике влаги — конденсате из-за отсутствия пароизоляции на холодном участке или негерметичном стыке кровли или стены в месте прохода трубы, — иначе новый цилиндр отсыреет по той же причине, что и старый. На объектах, где трубопровод проходит через несколько помещений с разной температурой и влажностью, разумно проверить это на всём протяжении трассы, а не только в точке, где была обнаружена исходная проблема.
Какую маркировку проверить при приёмке партии цилиндров
При получении крупной партии цилиндров на объект стоит сверить маркировку на упаковке или паспорт партии с тем, что указано в заказе: диаметр, толщину, температурный класс и тип кашировки. Расхождение в диаметре или толщине на этапе приёмки исправить намного дешевле, чем после того, как часть трассы уже смонтирована с неподходящим размером. Если для проекта важен конкретный температурный класс — например, для паровой линии или наружного участка с повышенными требованиями к пожарной безопасности, — стоит заранее уточнить у менеджера, каким документом подтверждается соответствие партии этому классу, и сохранить документы на партию до сдачи объекта заказчику или в надзорные органы, если такая сдача предусмотрена проектом.
Какие ошибки чаще всего допускают при утеплении трубопроводов цилиндрами
Пять ошибок повторяются на большинстве объектов:
- оставляют зазоры на стыках и в местах поворотов, фланцев и арматуры — именно здесь возникают основные потери тепла и точки конденсата на трассе;
- берут цилиндр без проверки температурного класса под фактическую температуру теплоносителя — материал не рассчитан на такой режим и деградирует быстрее заявленного срока;
- не ставят пароизоляционную кашировку на холодных трубопроводах — конденсат образуется под утеплителем, вата намокает и перестаёт держать тепло;
- слишком туго стягивают цилиндр бандажной лентой или проволокой — материал сминается, а сжатая минеральная вата теплоизолирует хуже, чем в проектной толщине;
- не сверяют маркировку партии при получении крупной поставки — расхождение по диаметру, толщине или температурному классу обнаруживается уже на монтаже, когда переделка обходится дороже, чем повторная проверка на приёмке.
Отдельно стоит защищать открытые уличные участки трассы металлическим кожухом поверх кашировки: без него солнце, осадки и механические воздействия быстро разрушают внешний слой изоляции.
Можно ли комбинировать цилиндры разных производителей на одной трассе
Технически на одной трассе можно использовать цилиндры разных партий и даже разных производителей, но делать это стоит осознанно, а не потому что «основной поставки не хватило в последний момент». У разных производителей может отличаться фактическая толщина при одной и той же заявленной, тип и плотность кашировки, а иногда и температурный класс для внешне похожих позиций — на стыке двух разных цилиндров это может дать заметный перепад толщины изоляции или несовпадение фольгированного нахлёста. Если комбинировать партии всё же приходится, для этого разумнее выбирать стык на прямом участке трассы, а не на повороте или у арматуры, и особенно тщательно проклеивать шов в этом месте. Перед докупкой недостающего объёма стоит уточнить у менеджера, есть ли в наличии позиции той же партии или как минимум того же производителя и температурного класса, что и уже смонтированные цилиндры.
Как рассчитать количество цилиндров и бюджет на объект
Расчёт начинают с длины трубопровода по каждому диаметру отдельно — стандартная длина большинства минераловатных цилиндров на рынке около метра, но у некоторых производителей и позиций она отличается, точную длину смотрите в карточке товара перед расчётом. Длину трассы делят на длину одного цилиндра и округляют с запасом примерно 10–15% на подрезку у фитингов, поворотов, тройников и торцевых стыков — без этого запаса на объекте почти всегда не хватает материала на последний метр трассы. Итоговая стоимость зависит не только от количества цилиндров: диаметр, толщина, температурный класс и тип кашировки формируют цену за метр, а бандажная лента, скотч для проклейки швов, фасонные элементы под арматуру и при необходимости защитный кожух добавляются отдельной строкой сметы, которую часто недооценивают на этапе прикидки «по метражу трубы». Для крупного объекта с несколькими диаметрами труб разумно сделать спецификацию по каждому диаметру отдельно и запросить расчёт у менеджера — особенно если требуется вся партия одной даты производства и с подтверждённым температурным классом. Например, при трассе длиной 40 метров и стандартной длине цилиндра около метра нужно порядка 44–46 штук с учётом запаса на подрезку — но точное число всё равно стоит пересчитать по фактической длине цилиндра выбранной позиции и по количеству поворотов и врезок арматуры на конкретном участке.
Цилиндры, маты или минвата в рулоне: что выбрать для вашей задачи
Для круглой трубы точного диаметра цилиндр — всегда лучший вариант: заводская форма плотно облегает трубу без зазоров и мостиков холода, которые неизбежны при обёртывании плоским материалом. Маты из категории «Маты теплоизоляционные» применяют там, где нет готового цилиндра под нужный диаметр — на крупных ёмкостях, коробах, нестандартных резервуарах, фланцевых узлах большого диаметра и корпусах оборудования сложной формы, которые цилиндром просто не обернуть. Минеральная вата в рулоне или плитах из категории «Минвата» — более универсальный материал для стен, кровли и перекрытий; для труб её используют реже и в основном там, где нет ни цилиндра, ни подходящего мата под конкретную форму, либо когда утепляется протяжённый участок вперемешку с плоскими поверхностями одного и того же короба. Похожий выбор между готовым цилиндром и универсальным утеплителем возникает и при утеплении котельного оборудования — эта задача разобрана в статье «Теплоизоляция котлов».
Минераловатные цилиндры всех типовых диаметров, а также маты и минвата для сопутствующих узлов есть в наличии в интернет-магазине ГРАДСТРОЙСЕРВИС — актуальный размерный ряд и температурные классы смотрите в категории «Цилиндры минераловатные». Если на объекте несколько диаметров труб и температурных режимов одновременно, опишите трассу менеджеру по телефону или в чате на сайте: он поможет подобрать цилиндры, маты под фасонные узлы и посчитать количество с учётом запаса на стыки и повороты. При заказе крупной партии уточняйте также срок и способ доставки на объект: часть позиций большого диаметра поставляется под конкретный заказ, и график монтажа удобнее планировать заранее, а не подгонять под срок поставки в последний момент.
