Место, где труба проходит через стену или пол ванной, нельзя закрывать одной плоскостной гидроизоляцией без проверки узла. Вокруг круглого элемента остаётся граница между трубой и основанием, а она должна быть включена в непрерывный водозащитный слой. Для таких мест производители выпускают специальные эластичные манжеты и компоненты системной гидроизоляции. Их форма, размер и способ вклеивания должны соответствовать диаметру прохода, материалу трубы и выбранному составу.
На примере Ceresit CL 83 производитель описывает настенную манжету для прохода трубы и применение вместе с эластичными гидроизоляционными материалами Ceresit. В доступной инструкции манжета устанавливается между слоями гидроизоляции: первый слой наносят на подготовленное основание, манжету надевают на трубу и встраивают её перфорированную часть во второй слой. Это системный пример, а не универсальная схема для любого фланца, мембраны, трубы или продукта другой марки.
Перед началом работ нужно понять, что именно проходит через стену или пол, какой тип гидроизоляции будет нанесён и есть ли требования к движению трубы. Не закрывайте щель случайным санитарным герметиком, пеной или обрезком ленты без проверки совместимости. Если фактический узел не совпадает с описанным производителем, запросите решение для конкретной системы до укладки плитки.
Какие элементы образуют узел прохода трубы
В простом санузле через стену могут проходить подводящие трубы к смесителю, душу или прибору. В полу встречаются водоотвод, слив либо коммуникации, проложенные через плиту или стяжку. Эти случаи визуально похожи, но детали отличаются. Важно знать, где находится основание, какой материал образует проход, как он закреплён и какой слой затем будет закрыт плиткой.
Узел включает не только отверстие. В него входят само основание, окружающий гидроизоляционный слой, манжета или иной формованный элемент, место соединения элемента с плоскостной мембраной и дальнейшая облицовка. Любая несовместимая граница может стать слабым местом. Поэтому заранее проверьте, что выбранная манжета предназначена именно для такого ввода, а гидроизоляционный состав допускает её в своей системе.
Не измеряйте отверстие по внешнему декоративному колпачку, если он закрывает больший или меньший фактический проход. До отделки установите точный размер трубы и наружный диаметр в зоне, которую будет охватывать манжета. При наличии гильзы, защитного кожуха или подвижного соединения уточните, какая поверхность является рабочим основанием для уплотнения. Не режьте манжету до нужного размера по универсальной схеме: допустимые диаметры и направление монтажа берите из инструкции конкретной детали.

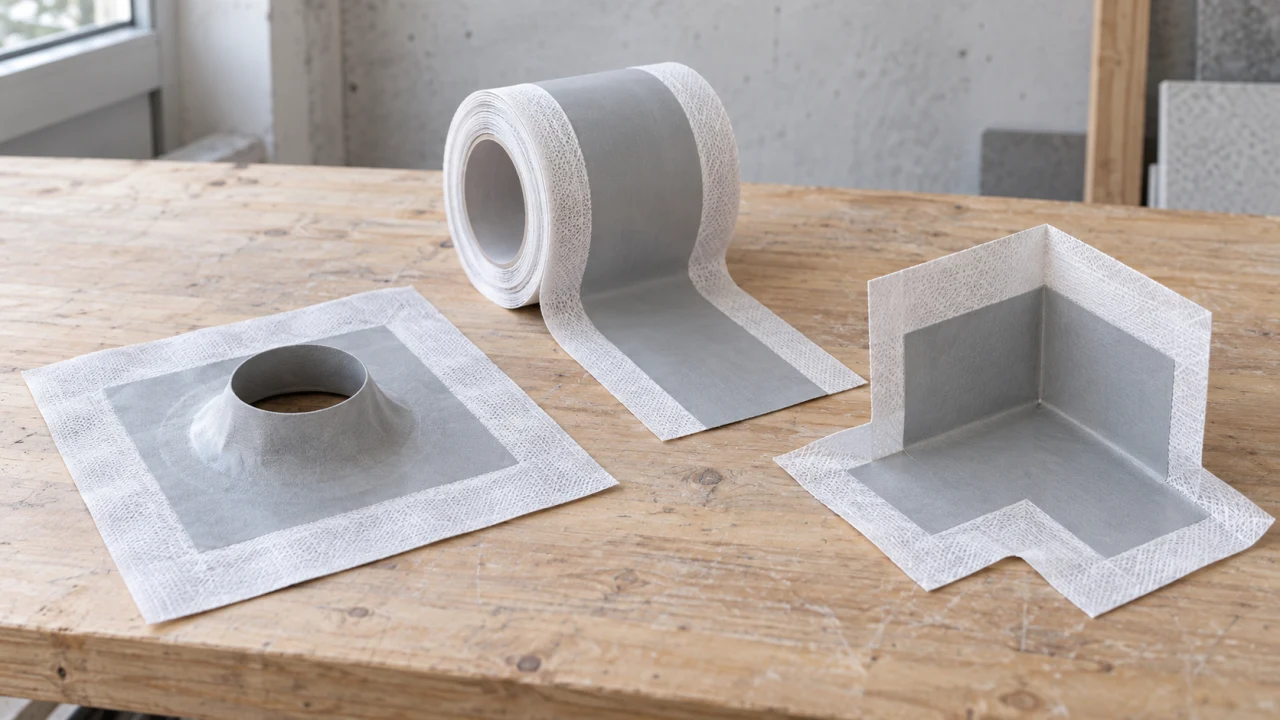

Углы стены и пола, стыки разных плоскостей и отверстия вокруг труб требуют своих системных компонентов. Ленточный материал для длинного шва может быть не предназначен для круглого ввода, а манжета — не заменяет усиление соседнего угла. Разделяйте эти узлы при закупке и составьте перечень: внутренние углы, примыкание пола к стене, каждый трубный проход, трап или слив, деформационные участки и сами плоскости покрытия.
Сначала проверьте основание и состояние трубы
До нанесения гидроизоляции осмотрите место прохода и окружающую поверхность. Основание должно быть подготовлено согласно документации выбранной системы. Для Ceresit CL 83 в официальном руководстве указано сухое, чистое и прочное основание без веществ, ухудшающих сцепление; конкретные требования другой манжеты или мембраны могут отличаться. Удаление пыли, загрязнений, слабых участков и остатков раствора выполняйте способом, который не повреждает трубу, гильзу, скрытый кабель или будущий слой.
Проверьте, не качается ли труба при обычном обращении, нет ли трещин вокруг неё и не меняется ли зазор. Если ввод подвижен или основание разрушается, сначала нужно разобраться с креплением и причиной движения. Манжета не предназначена для ремонта любой нестабильной проходки, а слой гидроизоляции не фиксирует коммуникацию вместо предусмотренного крепежа. Не скрывайте дефект под плиткой до оценки специалиста.
Также выясните, из чего сделана труба и какова температура среды, если это влияет на материал уплотнения. Некоторые полимеры имеют особенности сцепления, а горячая труба или наружный ввод могут менять выбор компонента. Не считайте, что любая эластичная манжета подходит к ПВХ, металлу, многослойной трубе и любому гидроизоляционному материалу одновременно. Ищите подтверждение совместимости в технической документации или запрашивайте изготовителя.
Перед работой убедитесь, что завершены операции, после которых узел может быть повреждён: штробление, крепление смесителя, установка короба или монтаж оборудования. Если предстоит сверление рядом с готовой гидроизоляцией, остановитесь и предусмотрите способ восстановления по проекту. Не оставляйте манжету открытой на время, когда трубу будут перемещать или нагружать.
Как подобрать манжету к проходке

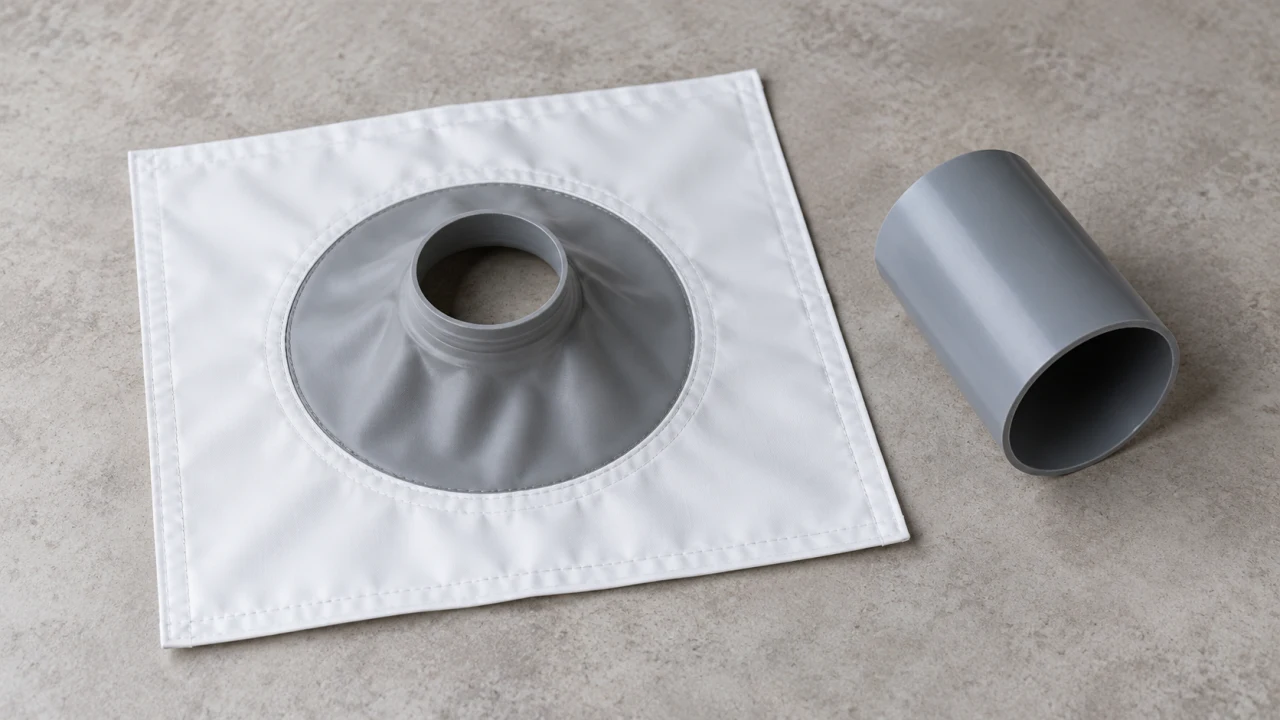

Сверьте полное обозначение элемента, назначение, размерный диапазон и совместимые гидроизоляционные материалы. У Ceresit CL 83 официальная международная страница описывает размер элемента 120 × 120 мм и применение для определённого диаметра трубы; региональная страница Ceresit для стран Балтии перечисляет другой диапазон размеров. Это показывает, почему нельзя переносить размер из зарубежной страницы на любую упаковку, продаваемую в России. Перед выбором откройте текущую российскую инструкцию и проверьте маркировку детали.
Не подбирайте манжету только по названию «настенная» или по внешнему виду. Уточните, для трубного ввода или трапа предназначена деталь, какой размер прохода предусмотрен, какая сторона обращена к гидроизоляции и допускается ли применение в нужной зоне. Для напольной проходки может потребоваться другая форма или система с фланцем. Если производитель предлагает отдельные изделия для труб, трапов, внутренних и наружных углов, не взаимозаменяйте их без его указания.
Проверьте гидроизоляцию, с которой манжета должна работать. В документации Ceresit CL 83 перечислены определённые эластичные гидроизоляционные продукты Ceresit. Этот список относится к конкретному элементу и не подтверждает совместимость с любой мастикой. В системах других производителей набор может включать другую ленту, ткань, клей или мембрану. Сравните номера и типы продуктов в документах, а не только торговую марку на упаковке.
Если комплектующие приобретаются раздельно, уточните, можно ли вклеивать их в один слой или требуется последовательность из двух покрытий. Проверьте расход и площадь работ, чтобы не оставить часть перфорированного края вне мембраны. При подборе также оцените количество вводов, размеры манжет и наличие специальных угловых деталей. Коммерческий список без детализации узлов часто приводит к тому, что на объекте оказывается лента без нужной манжеты.
Встраивание манжеты в слои: пример для Ceresit CL 83

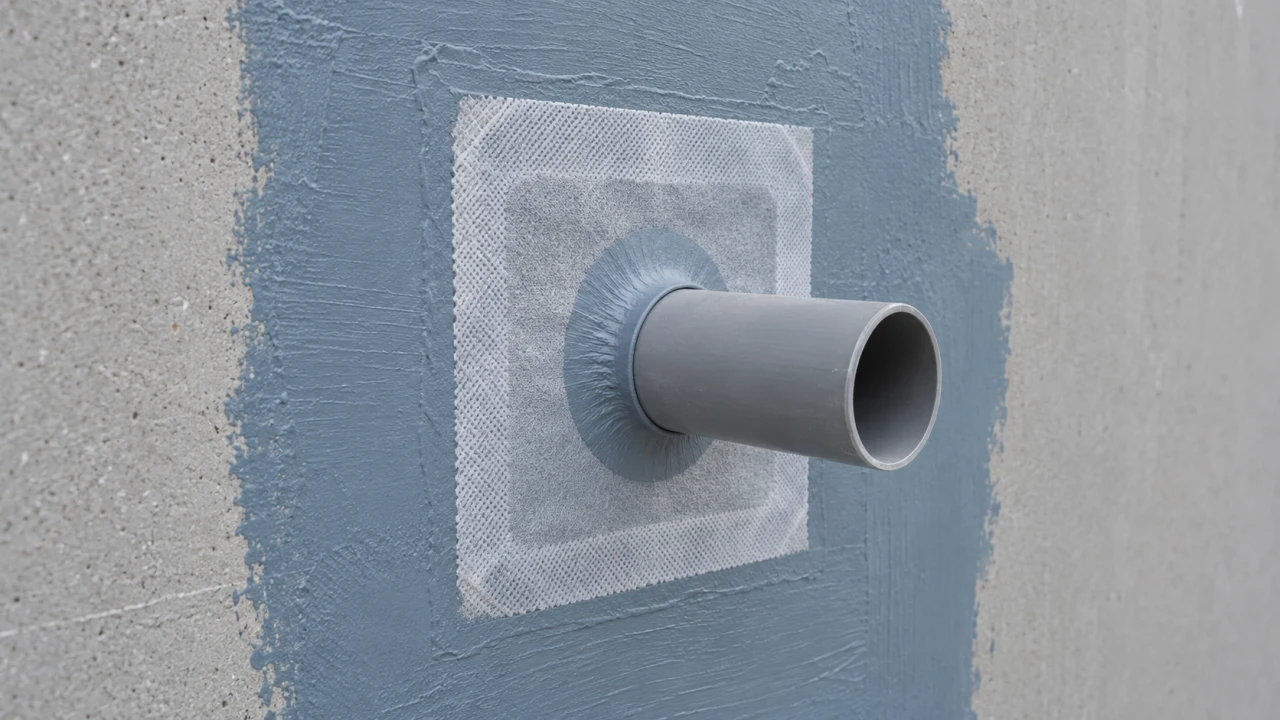

Официальная инструкция Ceresit CL 83 описывает последовательность для этого конкретного изделия: подготовленное основание, первый слой герметизирующего материала, манжета, надетая на трубу, и второй гидроизоляционный слой, в который погружают её перфорированную часть. Производитель отдельно обращает внимание, что кольцо вокруг трубы должно иметь свободу для движения. Эта оговорка относится к указанному продукту и не является разрешением оставлять произвольный зазор или незакрытую область.
Перед нанесением первого слоя проверьте, что участок очищен и подготовлен по инструкции гидроизоляции. Не наносите состав по рыхлой пыли, мокрому загрязнению или остаткам раствора, если техническая карта требует сухую прочную поверхность. Уточните, нужно ли грунтование, сколько слоёв предусмотрено и какой интервал между ними. Эти сведения берутся из текущего документа мембраны; в этом примере числовые интервалы не приводятся, поскольку система читателя неизвестна.
Положение манжеты продумайте до того, как слой начнёт подсыхать. Наденьте элемент на трубу по инструкции, не растягивайте его сверх допустимого и проверьте, что он расположен плоско. Перфорированная зона должна быть встроена в гидроизоляционный материал способом, указанным изготовителем. Если появились складки, пузыри или неприклеенные участки, не закрывайте их следующей операцией, пока не уточнили допустимое исправление.
Контролируйте соединение по всей окружности. Не должно оставаться участков, где кромка манжеты не контактирует с системным слоем, но визуальная ровность сама по себе не заменяет контроль толщины и выдержки из технической карты. Не прокалывайте изделие дополнительным крепежом, не подрезайте его после вклеивания и не добавляйте поверх посторонний герметик без системного разрешения.
После завершения слоёв выдержите покрытие столько, сколько предписано его производителем до облицовки и последующих воздействий. Время готовности к плитке зависит от точного гидроизоляционного материала, количества слоёв, температуры и других условий. Не переносите на CL 83 срок от CL 51, CR 166, Mapelastic или другого продукта. Перед закрытием проверьте в документации всей системы, что гидроизоляция готова к следующей операции.
Что делать с углами, трапом и соседними швами
Манжета на трубе не завершает гидроизоляцию всего помещения. Отдельно проверьте внутренние углы, примыкания стены к полу, края душевой зоны, деформационные швы и узел трапа. Для каждого элемента может требоваться отдельная лента, угол, манжета или специальная деталь. Используйте комплектующие, предусмотренные одним подтверждённым системным решением, и соблюдайте порядок, указанный изготовителем.
Не перекрывайте свободный или подвижный шов жёстким слоем без инструкции. Если проектом задано движение конструкции, материал должен поддерживать предусмотренную деформацию. Ceresit различает манжету для труб и ленты для швов; у Mapei также имеются отдельные элементы для углов, труб и трапов. Эти продуктовые линейки нельзя смешивать только по внешней схожести. Запросите производителя, если один компонент приходится вклеивать в гидроизоляцию другого бренда.
Проведите визуальную проверку всей плоскости перед плиткой: нет ли пропусков, открытых краёв, отслоений и повреждений вокруг отверстий. Если систему испытали предусмотренным способом, зафиксируйте результат в документах объекта. Не изобретайте самостоятельно давление, длительность испытания или порядок затопления: процедура может зависеть от проекта, мембраны, трапа и местных требований.
Плиточный клей и затирка не заменяют недостающую манжету. Они являются следующими слоями облицовки, а не способом восстановить непрерывность водозащитного покрытия вокруг коммуникации. Если манжета отсутствует или повреждена после нанесения гидроизоляции, найдите утверждённый производителем способ ремонта до укладки плитки. Не рассчитывайте, что декоративная розетка защитит узел от воды за облицовкой.
Частые ошибки вокруг трубного ввода
Одна из типичных ошибок — выбирать диаметр по видимой части трубы, не выяснив размер проходки и допустимый диапазон манжеты. Другая — надрезать деталь так, чтобы она «наконец натянулась», хотя производитель не разрешает такую форму. Третья — утопить перфорированную кромку только в один слой, если инструкция выбранной системы требует покрыть её следующим слоем.
Не смешивайте манжету одной марки и обмазочную гидроизоляцию другой без подтверждения совместимости. Не заменяйте специальный элемент строительной лентой, сантехническим силиконом, пеной или остатками мембраны. Эти материалы выполняют разные функции и могут иметь другую адгезию, эластичность и способ включения в водонепроницаемый контур.
Не пытайтесь исправить складку, отверстие или загрязнённую кромку толстым слоем мастики без инструкции. Лишняя толщина не гарантирует сцепления с основанием. Если во время нанесения манжета сместилась, состав подсох или перфорированный край оказался закрыт неравномерно, остановитесь и выясните допустимую коррекцию. Не переходите к плитке, пока не восстановлена непрерывность слоя по подтверждённой схеме.
Ещё одна ошибка — считать, что любой элемент с надписью «для гидроизоляции» подходит и для влажной зоны, и для улицы, и для бассейна. Назначение, температура, воздействие воды и тип основания могут отличаться. Следуйте точной маркировке и документации, а не общей фотографии товара. Для сложного объекта получите системную схему, где перечислены основание, подготовка, мембрана, манжета, угловые элементы, клей и облицовка.
Как оформить спецификацию перед покупкой
Запишите число проходов, внутреннее или наружное размещение, материал трубы, наружный размер, наличие гильзы и тип гидроизоляции. Отдельно укажите углы и трапы. Сверьте каждую деталь с документацией производителя: какая манжета предусмотрена, какова её размерная область, какой состав служит для вклеивания и нужен ли второй слой. Это помогает не перепутать плоскую ленту, трубный элемент и угол.
В историческом URL-снимке GSSE есть карточка манжеты Ceresit CL 83, а также разделы жидкой гидроизоляции, гидроизоляции пола и гидроизоляции стен. Исторический адрес сам по себе не подтверждает, что карточка доступна сейчас, товар продаётся или его сегодняшняя упаковка совпадает с открытой инструкцией. Проверьте актуальную карточку, наличие и текущий технический документ перед заказом.
Если в каталоге нет однозначно подходящего изделия, не заменяйте его первым похожим продуктом. Можно отправить спецификацию через форму заявки или запросить помощь с комплектом материалов. Укажите точные размеры и назначение проходки, приложите фотографию узла и название гидроизоляции. Просите подтвердить текущий маршрут, артикул, фасовку, совместимость и наличие; не принимайте прежнюю карточку или название бренда за достаточное подтверждение.
К общему выбору гидроизоляции можно вернуться через статью «Жидкая гидроизоляция: как выбрать», но она не заменяет инструкцию по конкретной манжете. Для проектного подсчёта используйте расчёт строительных материалов, передав полную ведомость проходов и углов. На стадии монтажа держите под рукой технические карты всех слоёв, а не только упаковку манжеты.
Зафиксируйте узел до укладки плитки
Перед тем как закрыть проходку облицовкой, сохраните точные названия манжеты и гидроизоляции, размер трубы, порядок слоёв и ссылку на инструкцию, по которой собирали узел. Фотография до облицовки помогает позднее увидеть расположение перфорированного края и переход к плоскостной мембране. Она не заменяет проверку системы, но не даст перепутать материалы и документы, если потребуется обслуживание или уточнение.
Запишите отдельно любые отступления от стандартной схемы: гильзу, нестандартный диаметр, подвижную трубу или соседство с трапом. Если такой вариант не описан изготовителем, согласуйте решение до закрытия узла. Не переносите данные с другой упаковки или с похожей зарубежной страницы на установленное изделие.
